微动开关常开常闭怎样判断

发布时间:

2025-07-08 08:48

想知道微动开关是常开还是常闭,其实不难,通过它的结构、电路测试或者标识信息就能区分,具体可以这么做:​



从外观和标识来判断​

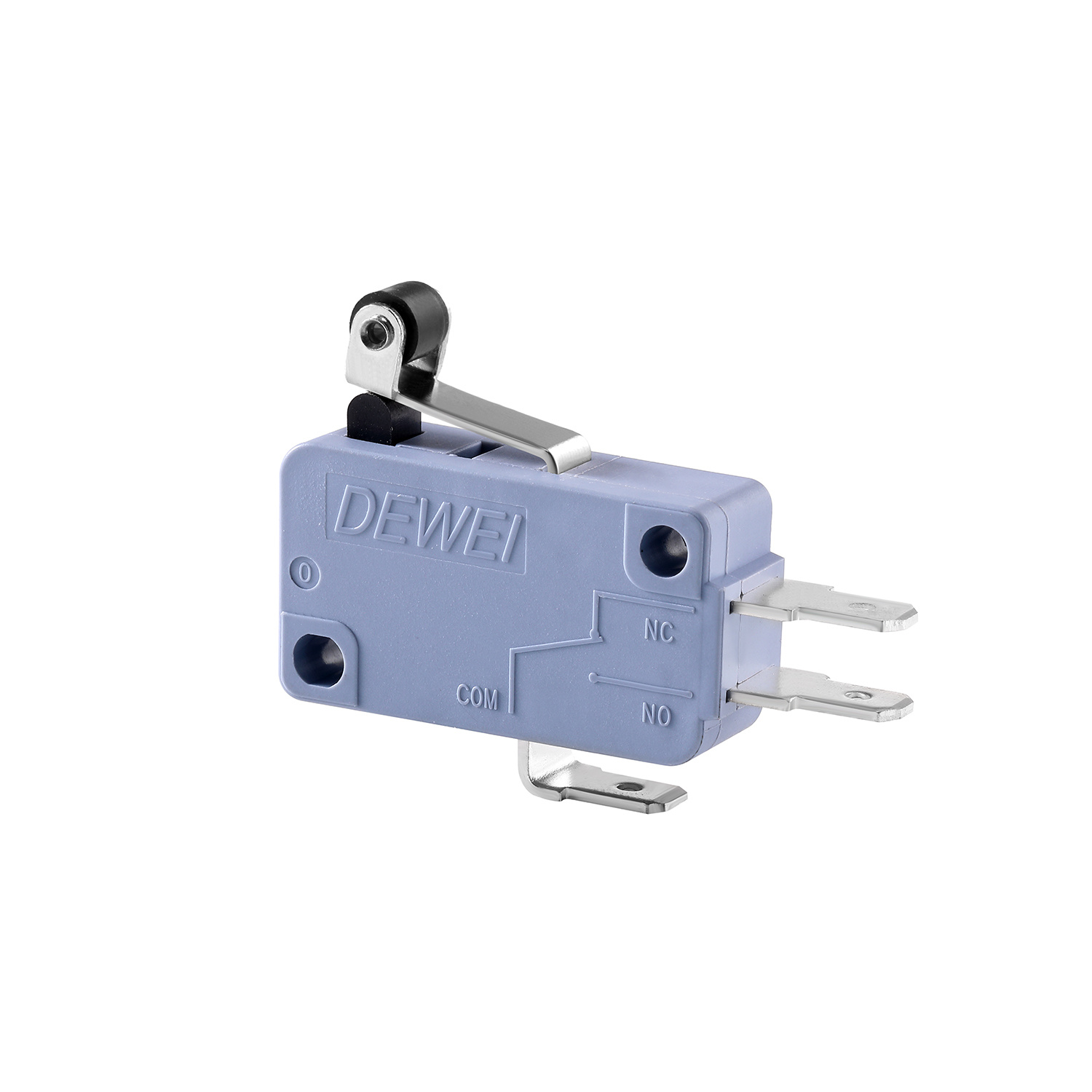

1、从引脚判断:

很多微动开关的外壳或者引脚旁边会标着引脚的功能:​

常见的标识有 “COM”(公共端)、“NO”(常开端)、“NC”(常闭端)。​

要是只有两个引脚,可能会直接标 “NO” 或者 “NC”,也可能用电路符号来区分(常开是断开的符号,常闭是闭合的符号)。​

2、观察触点结构(需要拆开外壳)​

把开关拆开后,没按按键的时候:​

触点分开的是常开触点;​

触点碰到一起的是常闭触点。​

注意:不是专业人士的话,拆外壳可能会把开关弄坏,最好小心点。​

电路测试法(最准)​



准备工具:万用表(调到 “通断档” 或者 “电阻档”)。​

步骤:​

找到开关的引脚(一般是 3 个:COM、NO、NC,有些简化款是 2 个)。​

测试常开(NO):​

用万用表的表笔连接 COM 和 NO 引脚,没按开关的时候,万用表显示 “无穷大”(不通);按下去之后,显示 “0” 或者发出蜂鸣声(导通),那就是常开。​

测试常闭(NC):​

用万用表的表笔连接 COM 和 NC 引脚,没按开关的时候,万用表显示 “0” 或者发出蜂鸣声(导通);按下去之后,显示 “无穷大”(不通),那就是常闭。​



结合应用场景辅助判断​



常开的场景:像鼠标按键、门铃按钮、限位开关、洗衣机的排水阀控制机构,冰箱门的开关、微波炉的门、汽车的刹车开关、车门开关、火灾报警器、门禁系统(没触发的时候不工作,触发了就导通)。​

常闭的场景:像紧急停止按钮(没按的时候电路正常,按下去就断开)、安全防护开关(没触发的时候一直导通,触发了就切断电路)。​

用上面这些方法,就能准确判断微动开关是常开还是常闭了,其中电路测试法最直观、最可靠。​

文章来源:德威开关官网
