微动开关怎么接线

发布时间：

2025-07-30 13:40

微动开关接线的核心，是根据实际需求（按下时要导通还是断开），利用它的 “公共端（COM）”“常开（NO）”“常闭（NC）” 三个引脚来搭建电路，具体步骤如下：

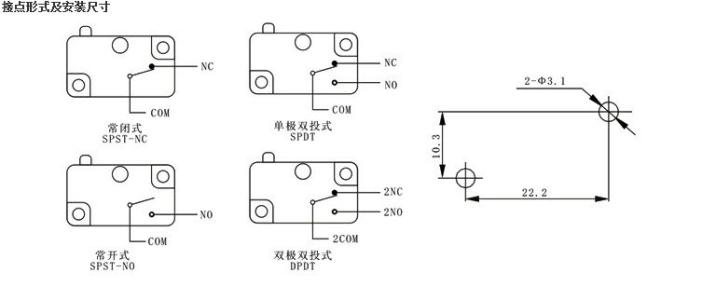

一、先认识微动开关的引脚：

德威开关
绝大多数微动开关有 3 个引脚（部分简化款可能是 2 个，原理差不多），功能定义如下：
公共端（COM）：是电路的 “公共接点”，电流必须经过这里。
常开（NO）：是 “Normal Open” 的缩写，没按下开关时，和 COM 断开；按下开关时，和 COM 导通。
常闭（NC）：是 “Normal Close” 的缩写，没按下开关时，和 COM 导通；按下开关时，和 COM 断开。

微动开关
二、确定引脚的具体位置（关键！）
如果开关上有标识（比如印着 “COM”“NO”“NC”），直接对应就行；要是没标识，用万用表电阻档（Ω）测量确认：
没按下开关时，用表笔测任意两个引脚，导通（电阻≈0）的一组是 “COM 和 NC”；
按下开关（保持按压状态），再测引脚，导通（电阻≈0）的一组是 “COM 和 NO”；
剩下的那个引脚就是对应的 “NO” 或 “NC”（没按压时和 COM 断开的是 NO，按压时断开的是 NC）。

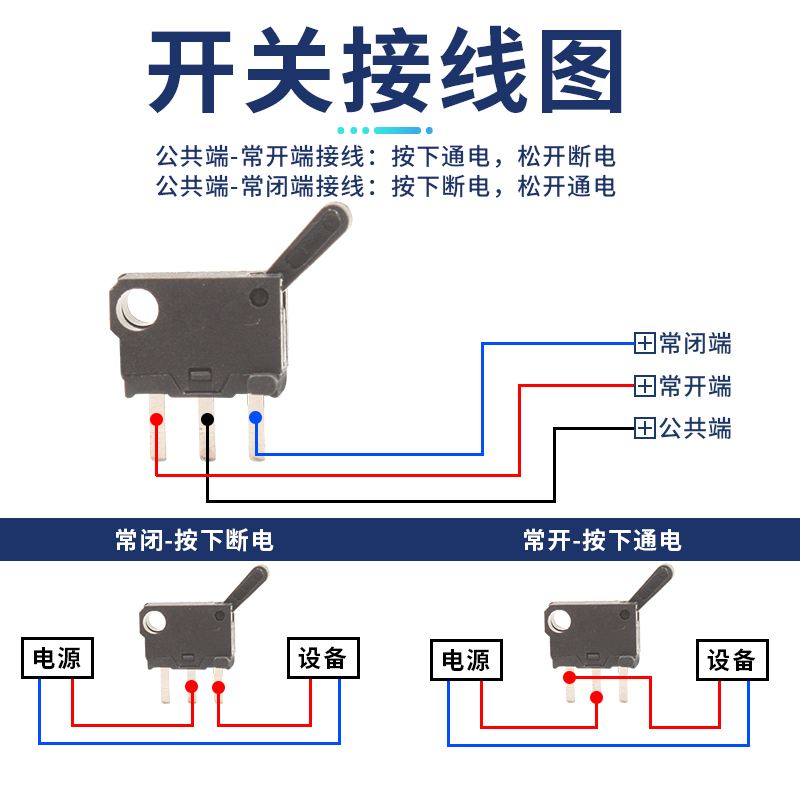

三、根据需求接线（核心步骤）
根据电路功能（按下开关时 “导通” 还是 “断开”）选引脚组合：
场景 1：需要 “按下开关时电路导通”
（比如：按下时灯亮、电机启动）
用 COM + 常开（NO）引脚：
断电时，把电源的一端（比如正极）接 COM；
电源的另一端（比如负极）通过 “负载”（像灯、电机这些）接到 NO；
按下开关，COM 和 NO 导通，电路形成回路，负载工作；松开后断开。
场景 2：需要 “按下开关时电路断开”
（比如：按下时设备停止运行、报警解除）
用 COM + 常闭（NC）引脚：
断电时，把电源的一端接 COM；
电源的另一端通过 “负载” 接到 NC；
没按下时，COM 和 NC 导通，负载工作；按下后两者断开，电路切断。

四、实操示例（以 “按下灯亮” 为例）
假设用微动开关控制一盏低压小灯（电源 12V）：
确认引脚：用万用表测出 COM、NO（没按时一直断开）；
接线：12V 电源正极→COM 引脚；NO 引脚→小灯正极；小灯负极→12V 电源负极；
测试：按下开关，灯亮；松开，灯灭，说明接线正确。

五、注意事项
安全第一：接线前一定要断开电源，防止触电；如果控制高压电路（比如 220V），要确保开关的额定电压、电流匹配（一般微动开关额定电流≤5A，高压电路需要配合继电器）。
接线牢固：引脚可以焊接导线或者用端子固定，避免虚接导致接触不良。
若开关只有 2 个引脚：通常是 “COM+NO” 或 “COM+NC”，按上面的方法测量后直接用就行。
通过以上步骤，就能根据实际需求快速接好微动开关。核心是明确 “按下时需要导通还是断开”，再对应选择 NO 或 NC 引脚与 COM 配合就行。
